三相電動葫蘆接線圖

文章出處：河北宇雕人氣：612 發表時間：

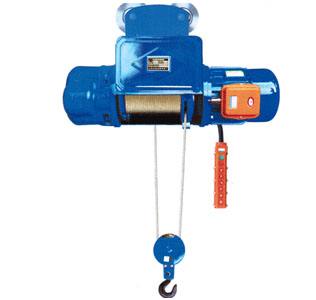

電動葫蘆是許多中小型企業，車間生產線等運用較多的起重機械，并且社會發展到今天，葫蘆的運用已經十分遍及了，越來越多的客戶也喜愛運用葫蘆。可是，對于不明白電動吊葫蘆接線方法的人來說，甭說運用，連發動都是一件令人頭疼的事，在生產出售的過程中，我們經常聽說呈現用戶由于接線失誤而導致電機直接損壞的現象。

我們都知道一般的三相電機都有二種接線運行方法。一種為星形（Y）接法，一種為三角形（△）接法。三相電機的接線板一般都都是六個接線柱，上邊三個，下邊三個，假定上邊的三個接線柱為123，那么下邊的三個接線柱依次為456，星型接法就是將123用連接片短接，456接在三相電源的三個相線上。中性線不用引出。角型接法就是用三個連接片分別將14,25，36短接，三相電源的三個相線分別接在456上。如果是三相四線制的電源，則零線接在電機的外殼上即可。

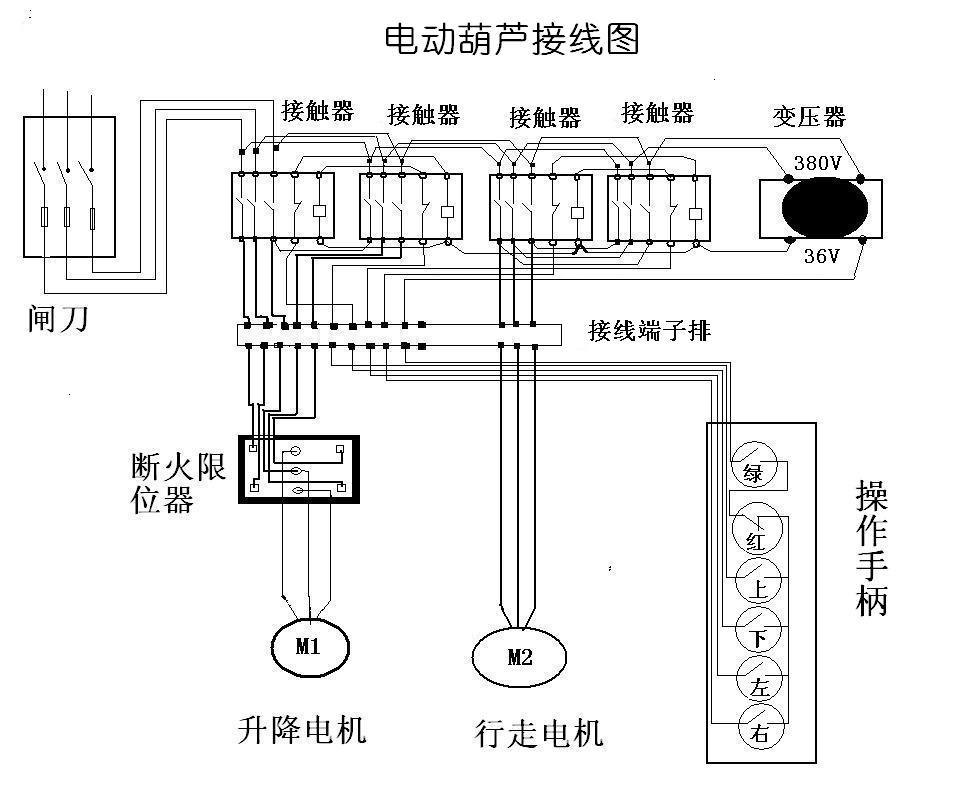

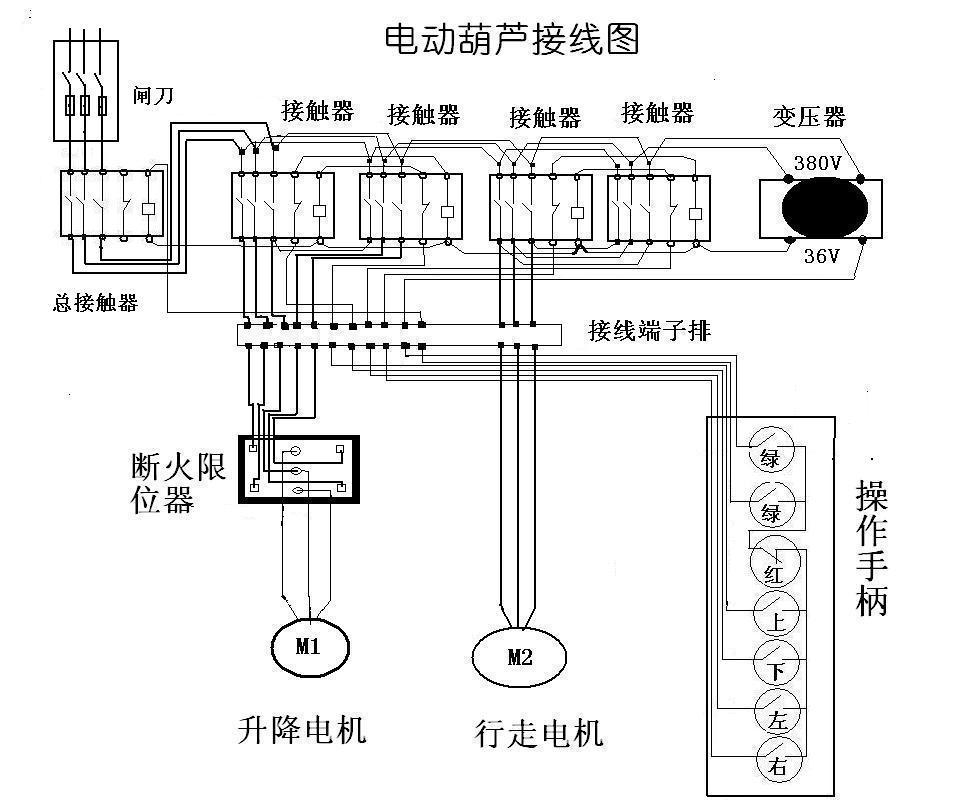

那么下面小編具體給我們來介紹介紹三相電動葫蘆的接線圖。
