雙鉤單鏈低速環鏈電動葫蘆在附著式升降腳手架上的應用

設計特點和功能優點
單鏈電動提升機由于鏈條行數減少，傳動機構和承載機構都需要重新設計、驗算，以滿足強度需求和升降速度要求。
主要從以下幾方面做了改進：
（1）提高鏈條的破斷拉力。材質升級，采用AG90L低炭合金鋼材質；鏈條直徑加大，環鏈尺寸13.5*37.8mm(直徑*節距)；破斷拉力達30t以上，達到額定起重量的4倍安全系數。
（2）電機采用S2電機，可以連續運行30min以上；電機采用8級電機，轉速700r/min.
（3）起重鏈輪強度、厚度和直徑加大。由于單鏈驅動，鏈輪驅動載荷加大，驅動鏈輪強度需要加大；鏈條節距加大，起重鏈輪的節圓直徑也需要相應增大。
（4）減速箱需要重新設計。電機輸出功率發生變化，鏈條的倍率發生變化，減速臬的減速比需要增大，齒輪強度需要增大。
（5）二級齒輪減速需要重新設計。由于鏈條倍率降低，二級齒輪減速的速比也需要相應的增大；驅動載荷增大，強度也需要增大。
（6）其他傳動機構和承載機構也需要尺寸加大。例如齒輪軸，長軸，軸承等。
功能優點主要有：雙鉤交替循環使用，節省人工30%以上；延長機體使用壽命40%以上；無吊鉤翻轉隱患；結構簡單，無鏈條錯扭，卡鏈隱患；自重輕，使于搬運、 安裝；采用8級電機，轉速低、扭矩大、溫升低，可低壓?jiǎn)?dòng)；使于維護保養，節省維護保養成本。

結論
（1）單鏈電動提升機突破了傳統電動提升機2-12鏈的范圍，具有突破性創新。
（2）采用雙鉤設計，正反轉都能提升重物，突破了傳統葫蘆工作循環模式，具有突破性創新。

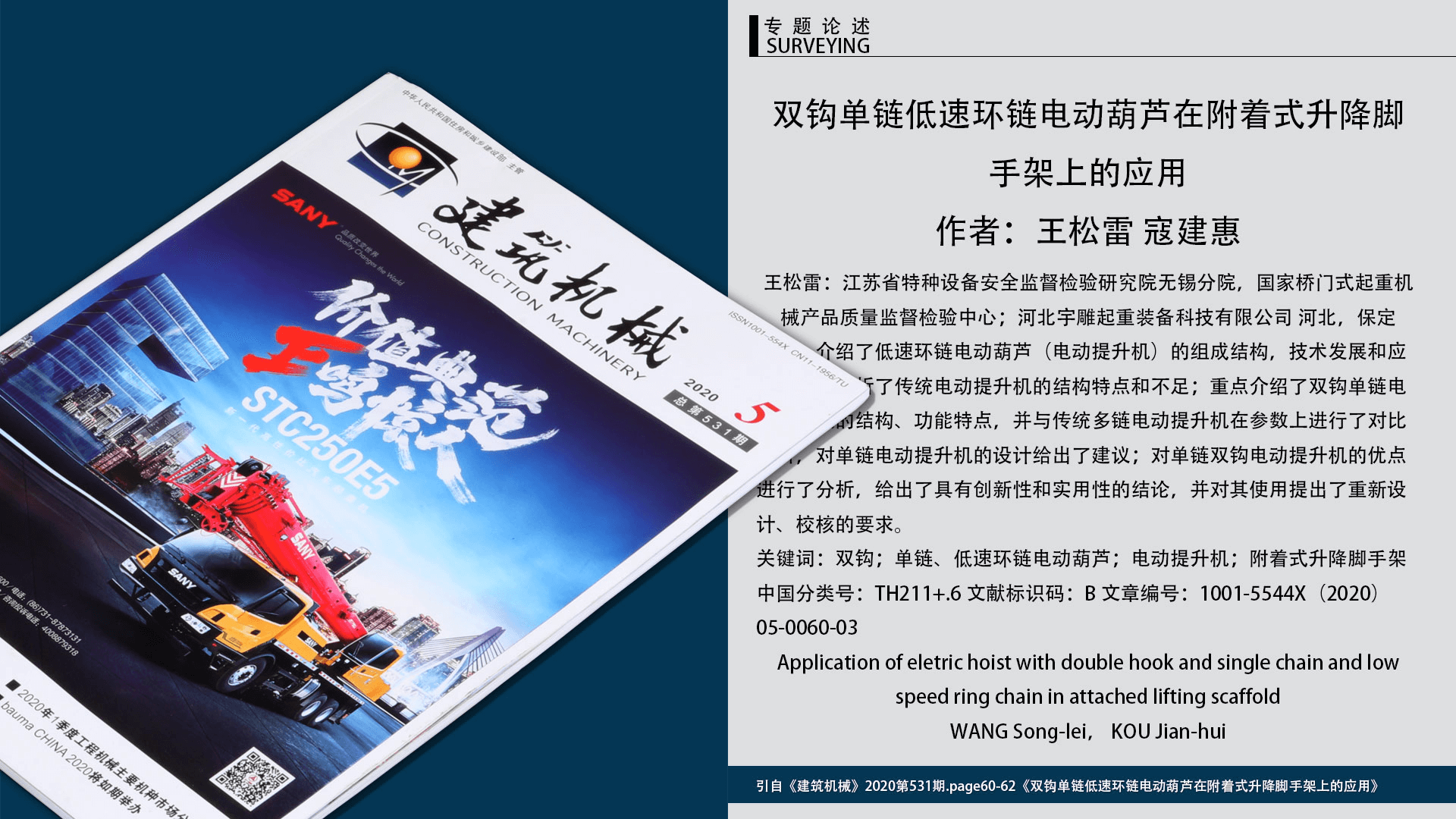

引自《建筑機械》2020第531期.page60-62《雙鉤單鏈低速環鏈電動葫蘆在附著式升降腳手架上的應用》

《建筑機械》雜志是建設部主管、北京建筑機械化研究院主辦的中國建筑工程機械行業綜合性科技期刊，是中文核心期刊、建設部?jī)?yōu)秀期刊、中國期刊方陣雙效期刊、中國科技論文統計與分析用刊。國內外公開發行，在國內同類期刊中發行量名列前茅。創刊20多年來，已經發展成為行業中的權威雜志，深受業內人士的喜愛。

河北宇雕起重裝備科技有限公司董事長寇建惠與江蘇省特種設備安全監督檢驗研究院無錫分院，國家橋門式起重機械產品質量監督檢驗中心王松雷共同在《建筑機械》發表的“雙鉤單鏈低速環鏈電動葫蘆在附著式升降腳手架上的應用

”從設計初衷，設計理念，設計思路，并結合傳統產品存在的使用缺陷進行對比，以高角度，更全面，客觀地闡述了河北宇雕DHT型單鏈正掛電動提升機的使用方法和使用特點。

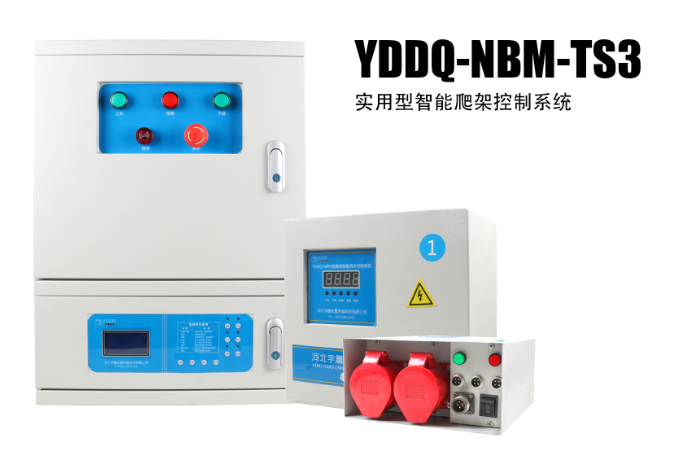

以技論道，以質證品，河北宇雕多年來，不斷加大產品研發的投入，不滿足于現狀，依據市場所需，尋求差異化，不止步不前，不滿足于現狀，自2019年宇雕DHT型單鏈電動提升機系列產品上市后，河北宇雕又相繼推出了三代YDDQ-NBM-TS系列爬架智能控制系統，以更全面，更周到的功能贏得了市場和客戶的一致認可。

同時，根據“高層建筑智能安防系統專業服務行業領導品牌”為企業戰略目標，立志打造建筑爬架智能控制系統產品提供，技術服務支持一站式服務，河北宇雕又投巨資興建了占地１００００余平方米的建筑爬架架體生產中心。

高瞻遠矚，未雨綢繆，河北宇雕起重裝備科技有限公司在董事長寇建惠的領導下，全體宇雕人以品質與服務并駕齊驅，通過建立一整套系統，科學的生產檢測流程，品質管控制度以及技術服務制度，力求以最好的產品，最優質的服務，最權威的技術支持服務于市場，服務于客戶。
